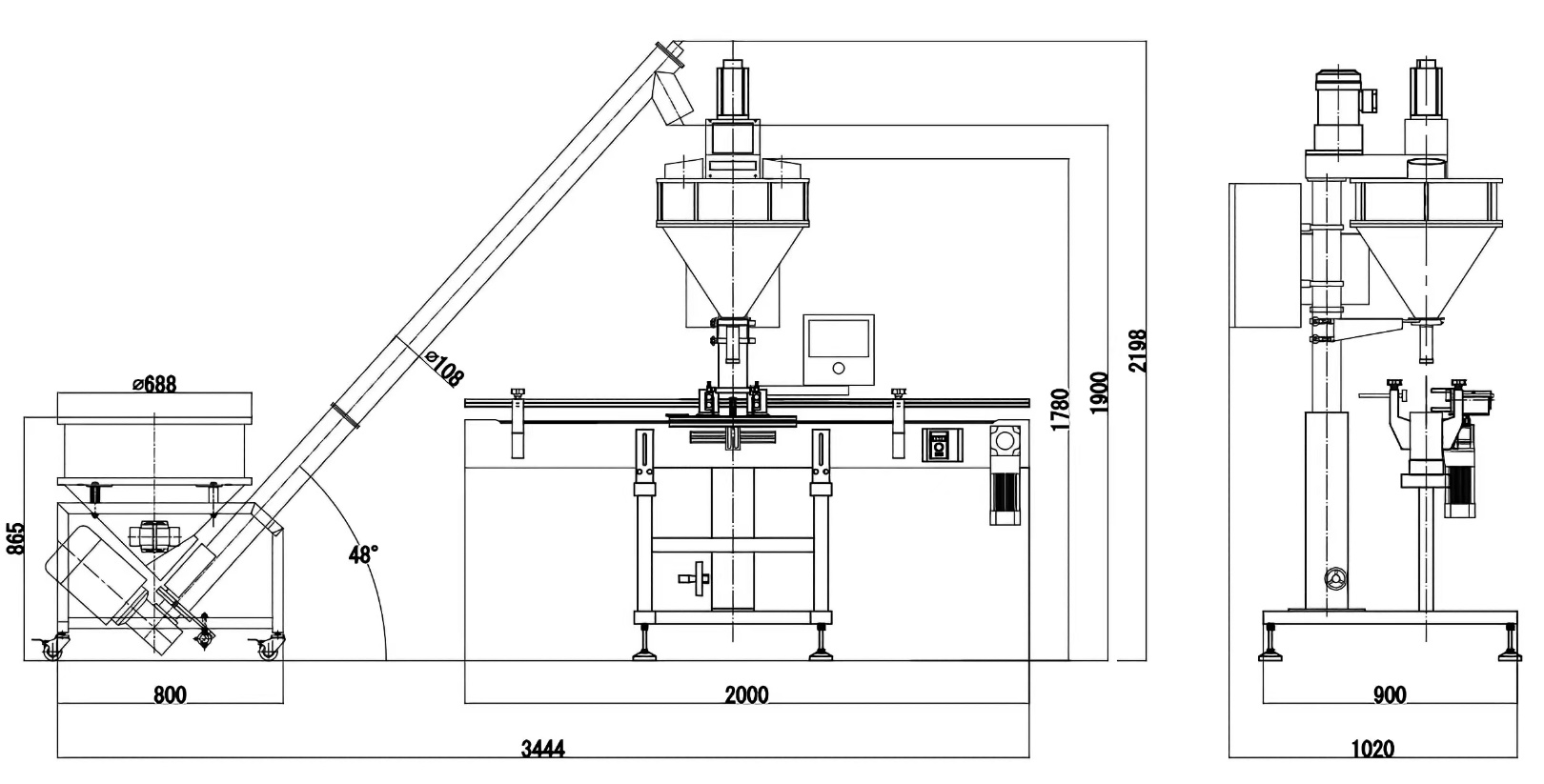

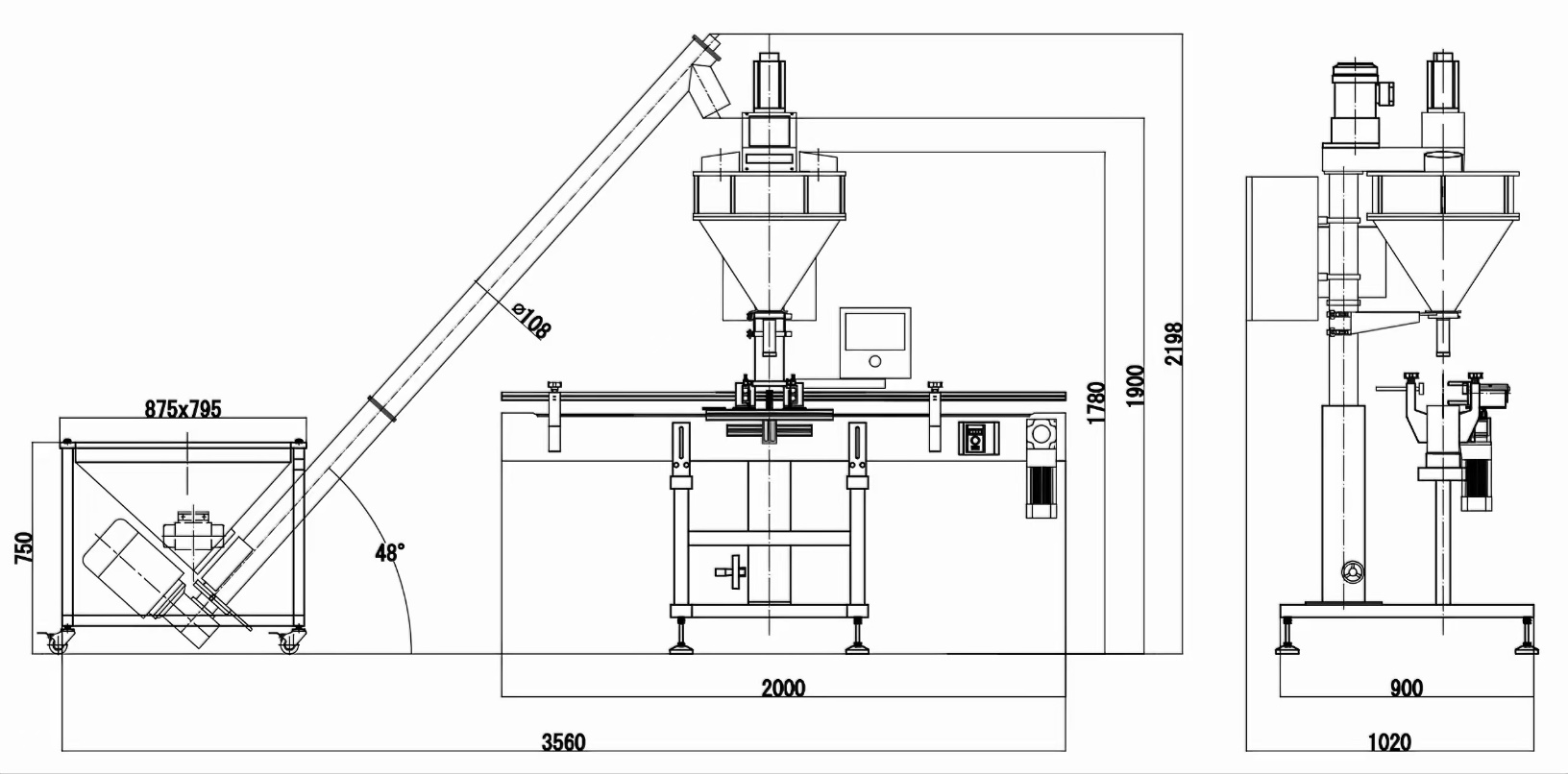

APG-01B Paketleme Hattı Diagramı
Teknik Parametreler
Ayrıntılı Giriş
APT-T2 Kare Silo
Avantajları ve Özellikleri
Yapı Diagramı
Boyut Diagramı
Ek Aksesuarlar
Toz Dolum Makinesi
Teknik Parametreler
Ölçüm | hacim | Ağırlık |
Paketleme Ağırlığı | 10g-1000g arasında (Malzemelere bağlı) | 10g-5000g (Malzemelere bağlı) |
Paketleme Hızı | 20-40 (şişeler / dakika) | 5-25 (şişeler / dakika) |
Ambalaj Doğruluğu | â¤1% | â¤0.3% |
Güç | 1.2kw'lık | |
Hava Basıncı | 5-8kg / cm2 | |
Makine Ağırlığı | 220kg'lık | |
Boyut | 2000Ã1050Ã2150 mm'lik | |
Ayrıntılı Giriş
Özet
1 Bu makine şişe açıcı, kapatma makinesi, etiketleme makinesi vb. ile tam bir dolum hattı oluşturabilir.
2〢 Paketleme tozu ve toz, ilaç, veteriner tıp, glukoz, baharatlar, katı içecekler, karbon tozu, talk tozu, böcek ilaçları vb. gibi küçük granüler malzemeler için uygundur.
Toz toplama cihazı veya sızıntı önleme cihazı farklı malzemelere göre eklenebilir ve ambalajın gereksinimlerine göre üç nozlü ve dört nozlü ekipman üretilebilir

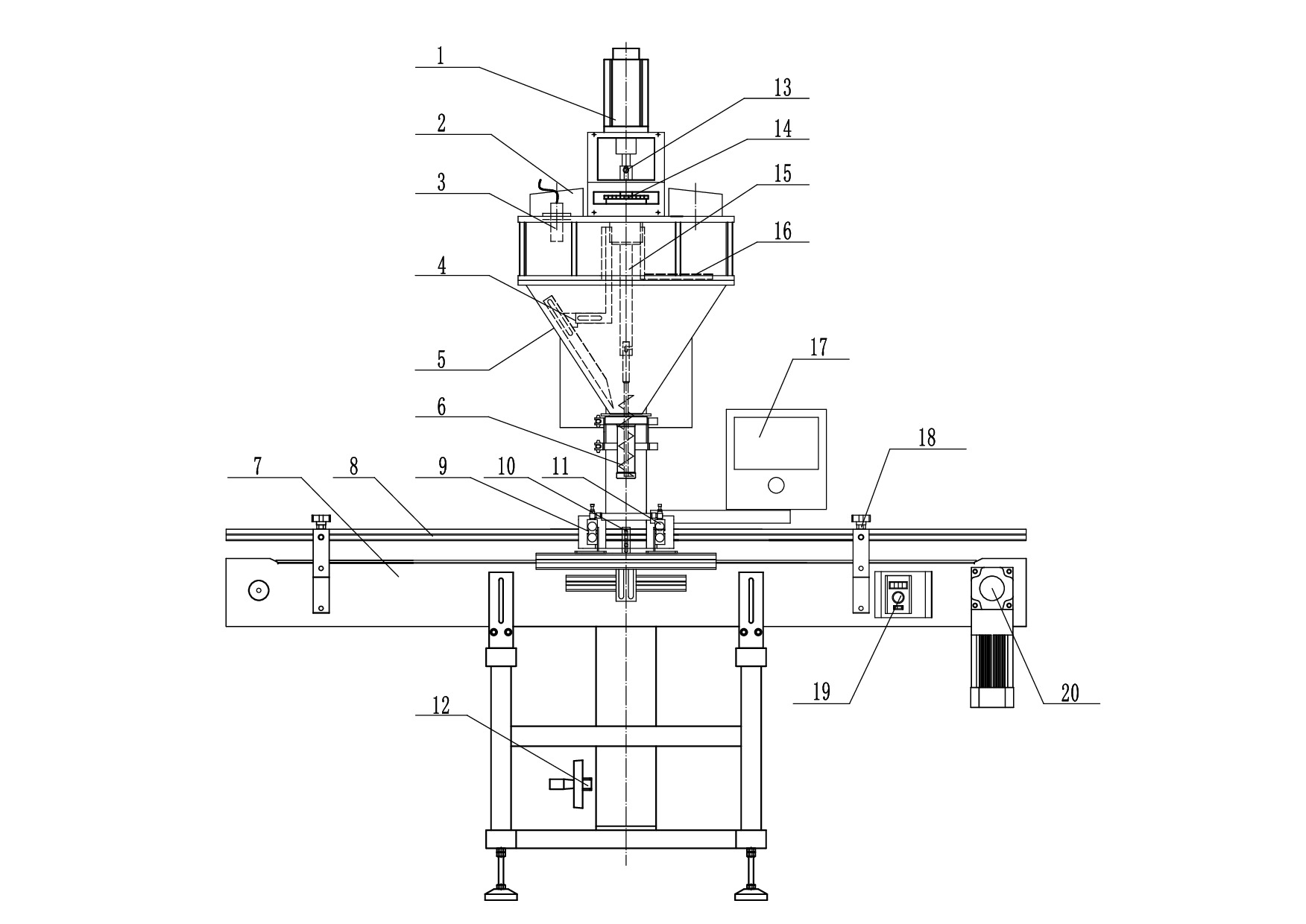

Yapı Diagramı (Tek Nozlu):
1 | Servo Motoru | 2 | Besleme Limanı |
3 | Algılama Sensörü | 4 | Karıştırıcı |
5 | Hopper'ın | 6 | Dolum Vidası |
7 | konveyör | 8 | Koruyucu |

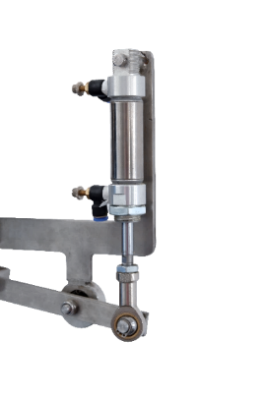

9 | Blok Silindiri | 10 | Fotoelektrik Sensörü |
11 | Konumlama Silindiri | 12 | Kol (yüksekliği ayarlamak) |
13 | Sabit Vida | 14 | Zincir |
15 | Şaft | 16 | Karıştırıcı |
17 | Dokunmatik Ekran | 18 | Koruma Koruma Ayarı Cihazı |
Avantajları ve Özellikleri
1. Şişelerin otomatik konumlandırılması, doldurulması ve ölçümü gerçekleştirilebilir.
2〢 Üniform doldurma sağlamak için konveyör bantına titreşim cihazı eklenebilir.

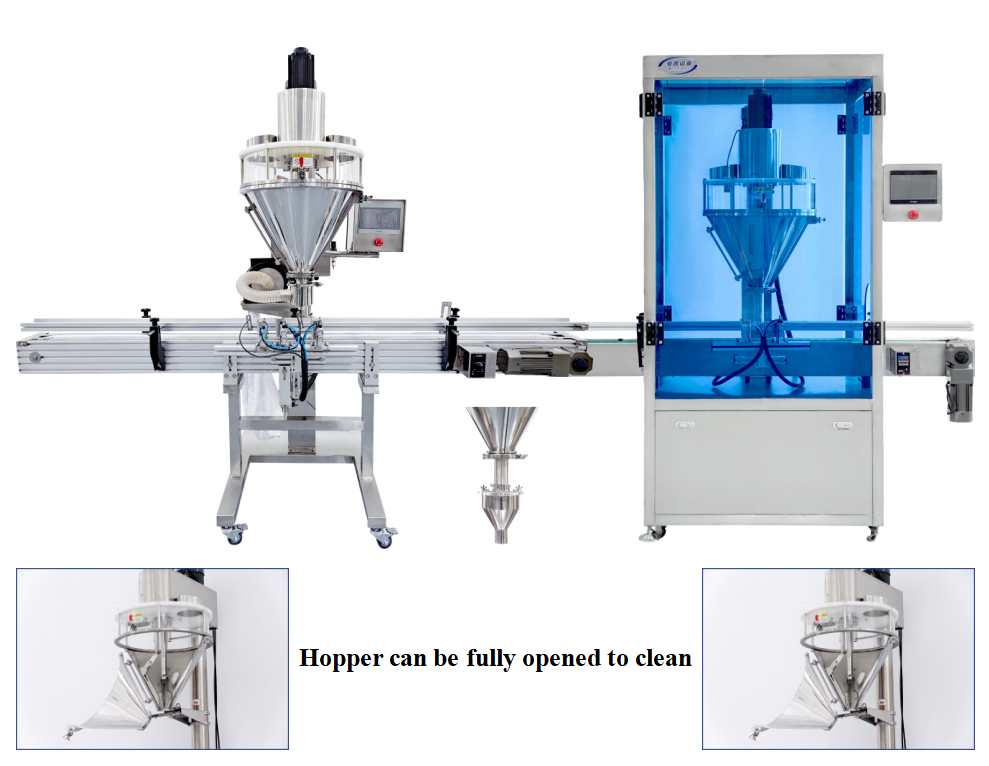

3 â € ¢ Hopper tamamen açılabilir, demonte edilebilir ve temizlenebilir.
4〢 Servo motor, vida sürdürmek için kullanılır, bu da giymek kolay değil, doğru konumlandırma, ayarlanabilir hız, istikrarlı performans vb.
5â ¢ PLC kontrol sistemi kabul edilir, istikrarlı çalışma, müdahale önleyici ve yüksek tartım doğruluğu avantajlarına sahiptir.
Tüm 304 paslanmaz çelikler, tüm hızlı kelepçe bağlantıları, kolay kurulum.
Dokunmatik ekran her çalışma durumunu, çalışma talimatlarını, hata durumunu ve üretim istatistiklerini vb. açıkça gösterir ve işlem basit ve sezgisel.
8〢 Ultra ince tozdan küçük parçacıklara kadar çeşitli malzemeler için kullanılabilen vidalı aksesuarlar değiştirilebilir.
Yüksek hassasiyetli işleme, mükemmel mekanik yapı, her bileşenin yüksek konsantrisitesi, yüksek çalışma verimliliği ve daha az aşınma.
Silo tamamen açılabilir ve silonun iç bileşenlerinin durumu bir bakışta açıktır:
1) Ajitatör ve vida arasındaki pozisyonu ayarlamak için uygun.
2) Çeşitli bileşenlerin uygun bakım ve muayenesi.
Yapı Diagramı

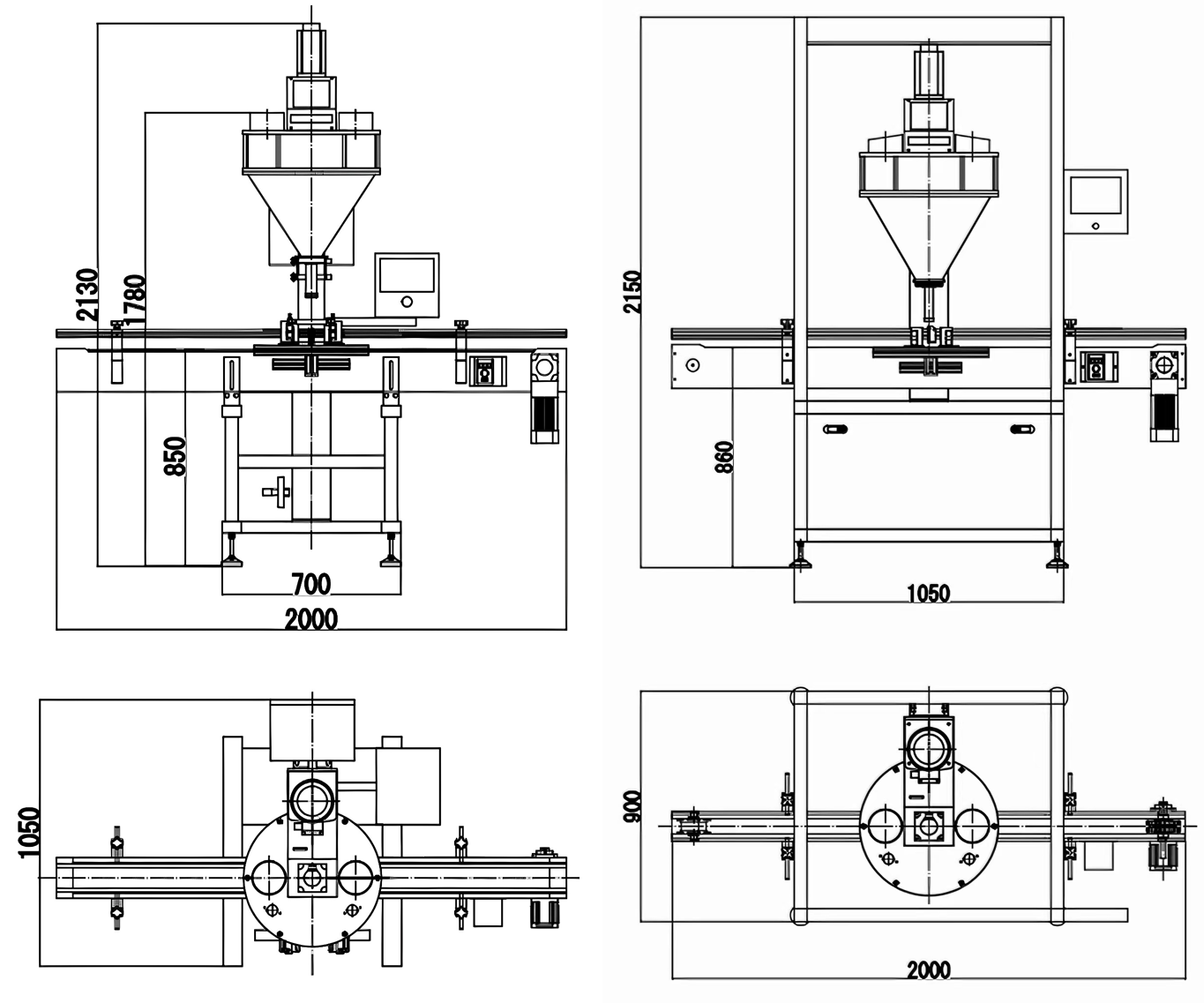

Boyut Diagramı
Ek Aksesuarlar
Vida çapı (mm) | Kupa çapı (mm) | Sızdırmaya dayanıklı çap (mm) | Aralığı |
17 | 21 | / | 5g-30g arasında |
22 | 26 | / | 20g-50g arasında |
28 | 32 | / | 30g-100g arasında |
34 | 39 | 41 | 50g-200g arasında |
38 | 43 | 45 | 100g-300g arasında |
45 | 50 | 52 | 200g-500g arasında |
50 | 55 | 57 | 300 g-1 kg |
55 | 60 | 62 | 500g-2kg |
|
|

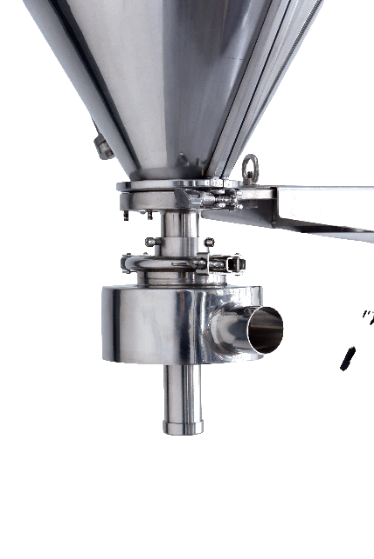

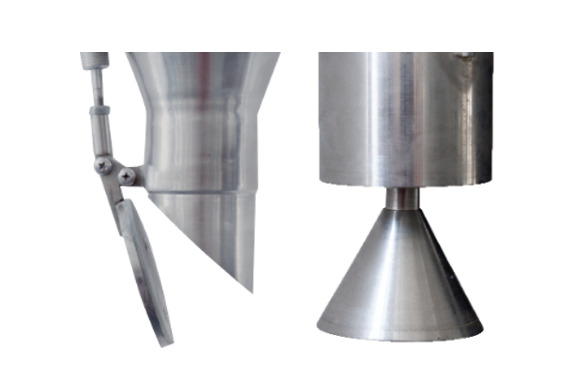

| Kazıntı Önleme Cihazı |
|
|
Basınç Plakası | Durdurma Vanası |
|
|
Silindir Cihazı | Toz Toplama Kapağı |

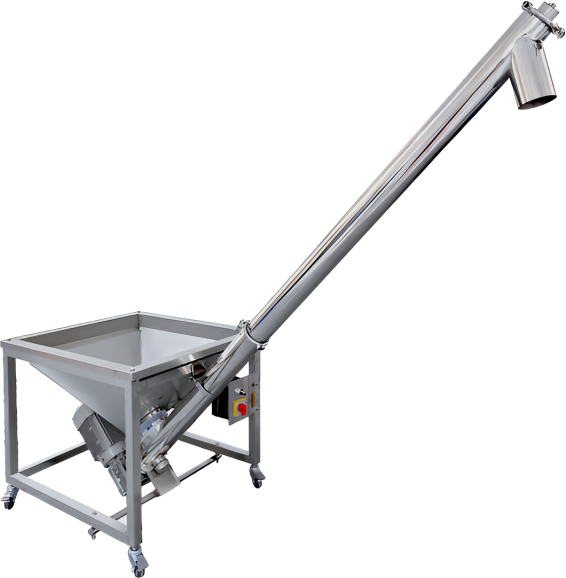

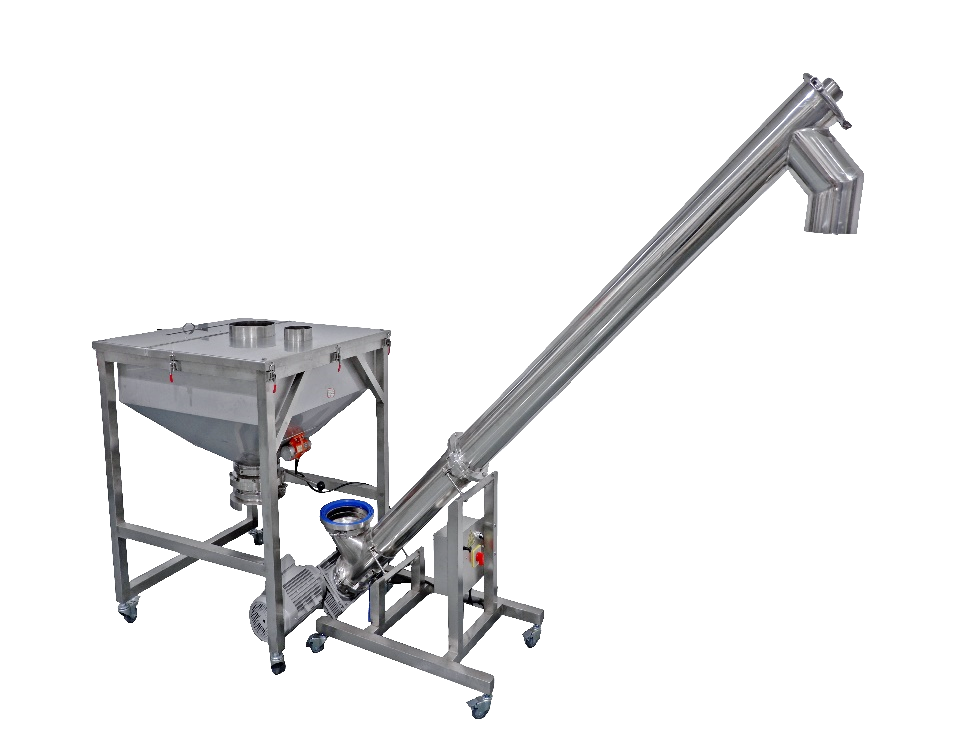

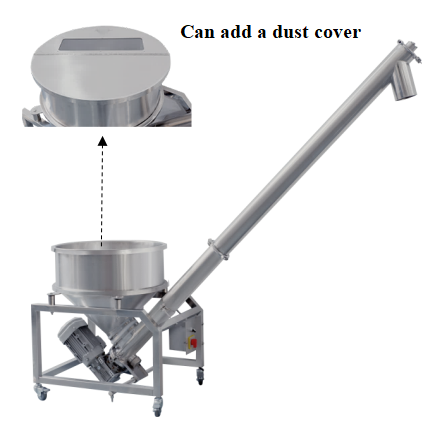

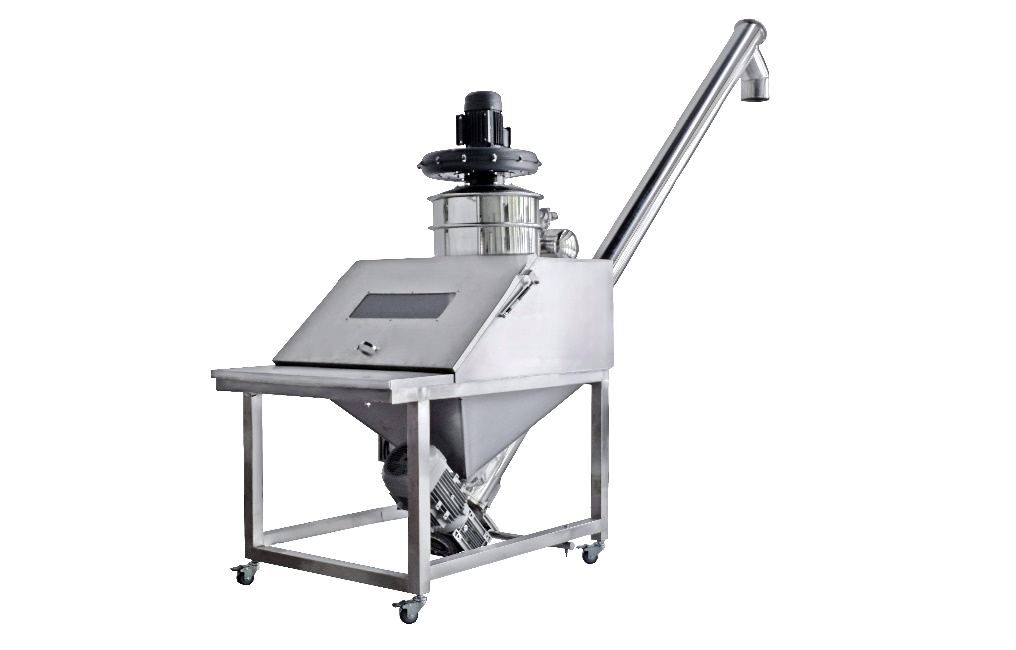

Vidalı Besleme Makinesi
Teknik Parametreler
Makine Tipi | APT-T2'nin | APT-T3'ü | APT-T6'nın |
Taşıma Kapasitesi | 1000-3000 kg/h | ||
Silo hacmi | 120 litre | ||
Gerilim | AC380V'nin | ||
Güç | 1.6kw'lık | 2.5kw'lık | |
Makine Ağırlığı | 150kg'lık | ||
Silo Yüksekliği | 750 mm'lik | 865mm | 750 |
Boyut | 2370Ã875Ã2200mm | 2300Ã700Ã2200mm'lik | 2560Ã900Ã1900mm'lik |
(Bu yukarıdaki standart boyuttadır, tüm parametreler özelleştirilebilir.ï¼
Ayrıntılı Giriş
Ana Yapılandırma:
- Hayır. - Hayır. | Adı | Marka | Kökeni |
1 | Besleme Motoru (Dişli Motoru) | SANKAI'nin | Çin ZHejiang'da |
2 | Titreşim Motoru | ANBO'nun | Çin Zhejiang |
3 | İleri ve Ters Anahtarı | JINGYI'nin | Çin Şanghay |
4 | Güç anahtarı | CHINT'in | Çin Zhejiang |
Rasgele Aksesuarlar:
- Hayır. - Hayır. | Adı | miktar |
1 | Kelepçe | 2 |
2 | Conta | 2 |
3 | Yumuşak Bağlantı | 1 |
Avantajları ve Özellikleri
1. Dişli motor gücü:Güç bir dişli motor tarafından bağlanır ve alt tarafı toz sıkışmasını önlemek için bir menteşe flanş bağlantısıdır.
2. Ayarlanabilir taşıma kapasitesi:Besleme limanı, besleme akışını kontrol etmek için ayarlanabilir bir kapıyla donatılmıştır.
3. Malzeme köprü önlemek:Silo duvarı bir titreşim motoru ile donatılmıştır.
4. uygun temizlik:İleri ve ters anahtar var. Temizlemek için ters anahtarı açın ve beslemek için ileri anahtarı açın.
5. uygun demontaj ve kurulum:Tam hızlı kurulum bağlantısı, kalan malzemeyi iyice clen etmek için hiçbir araç gerekmez; silo ve malzeme boru arasındaki silikon bağlantısı; varil iki bölüme ayrılabilir.
6. Toz sıkışıklığı yok:Rulman benzersiz bir sızdırmazlık yöntemini benimser, toz beslenmez ve aşma izin verilmez.
7. Otomatik çalışma:Manuel müdahale olmadan eşleştirme dolum makinesi tarafından otomatik olarak kontrol edilebilir.
8. İyi kalite:Korozyona dayanıklı, vidalı bıçaklar 3mm kalınlıktadır ve deforme kolay değildir.
9. Hareketli:Evrensel tekerlekleri frenlerle takın, hareket etmesi kolay, gürültü yok.

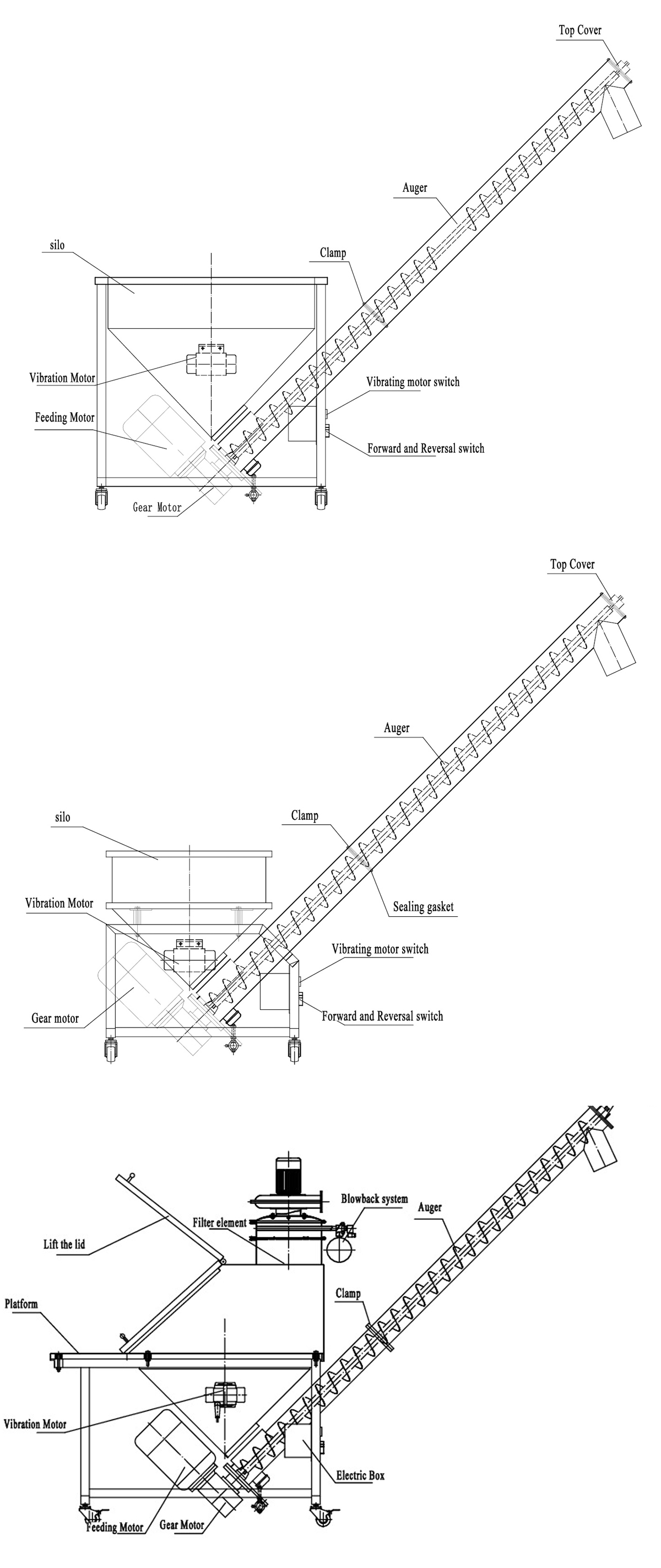

Yapı Diagramı

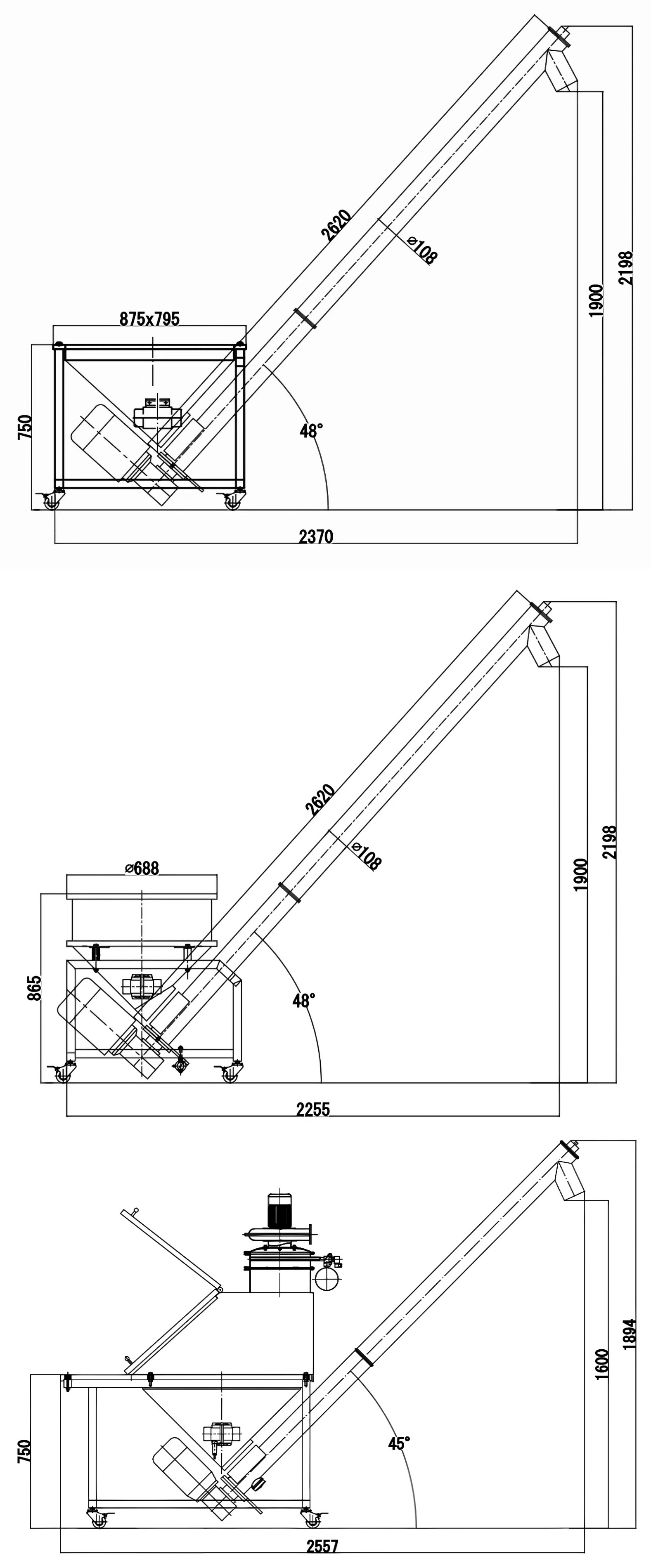

Boyut Diagramı
